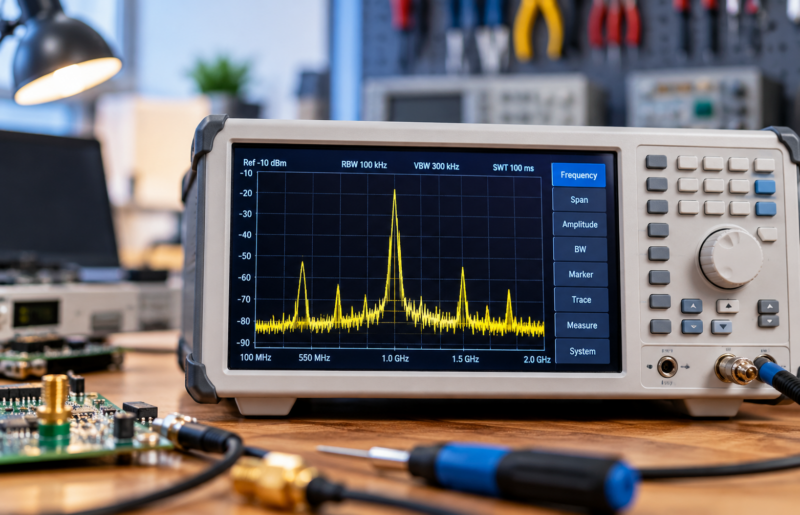

L’analyseur de spectre s’impose comme un outil incontournable dans le domaine de l’électronique, aussi bien pour les spécialistes des télécommunications que pour les techniciens audio. Grâce à cet instrument de mesure, il devient possible d’explorer le contenu fréquentiel d’un signal et de comprendre comment la puissance se répartit sur différentes fréquences. Découvrez ce que permet réellement un analyseur de spectre, son fonctionnement, ses applications variées ainsi que les critères essentiels à prendre en compte avant d’en choisir un.
À quoi sert un analyseur de spectre ?
Un analyseur de spectre a pour fonction principale de mesurer et d’afficher la puissance des signaux électriques en fonction de leur fréquence : c’est tout le principe du domaine fréquentiel. Contrairement à un oscilloscope qui montre l’évolution temporelle d’un signal, l’analyseur de spectre présente une courbe indiquant l’intensité de chaque composante fréquentielle du signal analysé.
Cette distinction fondamentale entre temps (oscilloscope) et fréquence (analyseur de spectre) détermine en grande partie les applications possibles. L’appareil permet de détecter rapidement les interférences, distorsions et autres anomalies qui ne seraient pas toujours visibles dans le domaine temporel classique.
Comment fonctionne un analyseur de spectre ?
Le principe de base repose sur l’analyse des signaux électriques, tels que les signaux rf ou micro-ondes, par séparation de leurs composantes en fonction de la fréquence. Plusieurs procédés sont utilisés selon le type d’instrument de mesure.
En général, un signal inconnu arrive à l’entrée de l’analyseur, qui effectue alors une conversion de fréquence grâce à un mélangeur et à un oscillateur local. Ce processus, appelé hétérodynage, concentre la puissance du signal étudié autour d’une fréquence centrale sélectionnée par l’utilisateur. La réponse obtenue est ensuite affichée sous forme de graphique puissance par rapport à la fréquence.
Les technologies principales utilisées
On distingue principalement deux familles d’analyseurs de spectre : les versions analogiques classiques, issues du matériel radio ancien, et les modèles numériques modernes utilisant des techniques de traitement automatique du signal.
Les appareils numériques offrent une précision supérieure, la possibilité de mémoriser des mesures et souvent une interface conviviale avec fonctions avancées. Pour certaines analyses spécifiques — notamment dans les signaux rf ou micro-ondes complexes — ces capacités supplémentaires facilitent le diagnostic et dépannage.
L’importance de la bande passante
Chaque analyseur de spectre possède une plage de fréquences qu’il peut étudier, appelée bande passante. Le choix dépendra directement des besoins : tests radiofréquence, analyse des signaux audio, vérification des émissions électromagnétiques d’équipements, etc.
Pour l’étude des signaux basse fréquence jusqu’à quelques centaines de kilohertz, un modèle simple suffit généralement. Pour des signaux micro-ondes, il faudra opter pour des instruments couvrant plusieurs gigahertz.
Comparaison avec l’oscilloscope : quelles différences ?
L’oscilloscope reste l’outil de référence pour observer l’aspect temporel d’un signal. Son écran donne accès à la forme d’onde, révélant les variations instantanées du courant ou de la tension. En revanche, dès qu’il s’agit de comprendre comment se répartit la puissance par rapport à la fréquence, l’analyseur de spectre prend le relais.
Concrètement, lorsque les perturbations ou défauts relèvent de problèmes de répartition fréquentielle — parasites RF, bruit haute fréquence, harmoniques audios non souhaitées — seul l’analyseur offre un point de vue clair. Les deux appareils restent donc complémentaires pour un laboratoire moderne ou une équipe spécialisée en diagnostic et dépannage de systèmes électroniques.
Applications pratiques d’un analyseur de spectre
Télécommunications et réseaux sans fil
Dans les domaines rf et micro-ondes, cet instrument de mesure facilite la mise au point, la maintenance et le contrôle qualité. Il sert notamment à vérifier la présence d’interférences, la conformité aux normes et la stabilité des émetteurs ou récepteurs radio.
Son utilisation s’étend des tests sur les équipements mobiles, antennes, routeurs Wi-Fi, jusqu’au suivi des bandes réservées et à la détection des signaux indésirables qui peuvent perturber les transmissions.
Audio et acoustique
L’analyseur de spectre joue aussi un rôle central pour les ingénieurs du son et les technophiles passionnés. Dès lors qu’il faut identifier des bruits parasites, affiner la restitution fidèle d’une enceinte ou d’un amplificateur, ou encore ajuster un égaliseur, l’affichage du spectre audio devient précieux.
Les studios professionnels, laboratoires acoustiques et même certains fabricants de matériel grand public ont recours à cette technologie lors des phases de mise au point ou de contrôle de qualité.
Comment choisir un modèle adapté ?
Face à l’offre en constante évolution, sélectionner le bon analyseur de spectre nécessite de cibler plusieurs points clés. Voici une liste pour faciliter ce choix :
- Bande de fréquence couverte : déterminer si les usages visés concernent plutôt le domaine audio, les basses fréquences, la radiofréquence ou les micro-ondes.
- Résolution en fréquence : plus elle est fine, meilleure sera la détection de signaux proches.
- Sensibilité de détection : crucial pour capter les faibles niveaux de puissance.
- Interface et ergonomie : certains modèles proposent écrans tactiles, sauvegarde sur mémoire externe, logiciels de pilotage à distance.
- Budget et évolutivité : il existe des solutions simples abordables mais aussi des appareils très complets pour applications avancées.
Pensez également à vérifier la convivialité de l’appareil, la facilité de connexion à d’autres équipements et la compatibilité avec des accessoires comme sondes externes ou préamplificateurs.
Se poser les bonnes questions au départ évite des achats inadaptés devant la diversité de l’offre actuelle. Si certains détails techniques restent obscurs, demander conseil auprès d’utilisateurs expérimentés aide à faire un choix éclairé.
Perspectives d’évolution et enjeux futurs
Avec l’accroissement continu des communications sans fil, des objets connectés et de l’usage intensif des fréquences radio, les instruments de mesure tels que l’analyseur de spectre vont continuer à évoluer. Les besoins croissants en performances, précision et rapidité de mesure influencent déjà la conception des futurs modèles.
La miniaturisation va probablement se poursuivre, rendant ces outils accessibles partout, y compris sur le terrain ou dans les environnements industriels exigus. À l’avenir, l’intégration de logiciels intelligents permettant une interprétation automatique des signaux ouvrira la voie à de nouvelles applications et à des diagnostics toujours plus fiables, tant dans le domaine fréquentiel audio que micro-ondes.
